Lesson 2 : Additional Circuit Synthesis Techniques

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down

Lesson 2 : Additional Circuit Synthesis Techniques

Bài gửi by hts on Tue Nov 15, 2011 4:19 am

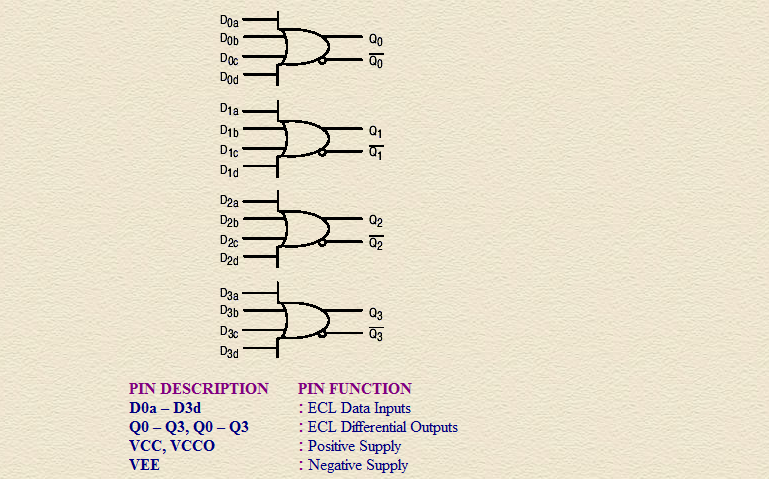

Distributed connections

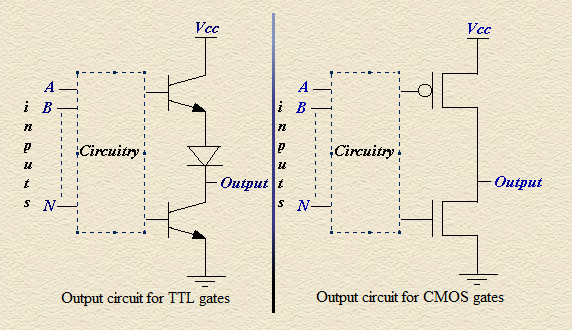

* Totem Pole Outputs

- Outputs of this type have circuit to pull the output down to the low voltage level and circuit to pull the output up to the high voltage level. The outputs provide good high and low logic levels for inputs of the same logic family.

- In brief, the top transistor is on and the bottom transistor is off for a high level output and the top transistor is off and the bottom transistor is on for a low level output.

* Open Collector Outputs

- Bus fight occurs when different gates attempt to drive a signal to different logic states. Unlike outputs that drive signals either HIGH or LOW, open-collector outputs either drive their outputs LOW or let them float. If several open-collector outputs are attached to the same signal, the signal will go LOW if any of the outputs is LOW. To drive a logic HIGH with an open-collector output, you add an external resistor, called a pull-up resistor.


symbol near the output of the gate with a horizontal bar at the bottom. The pull-up resistor is necessary to provide a high output voltage at Z when the gate is in a high impedance state.

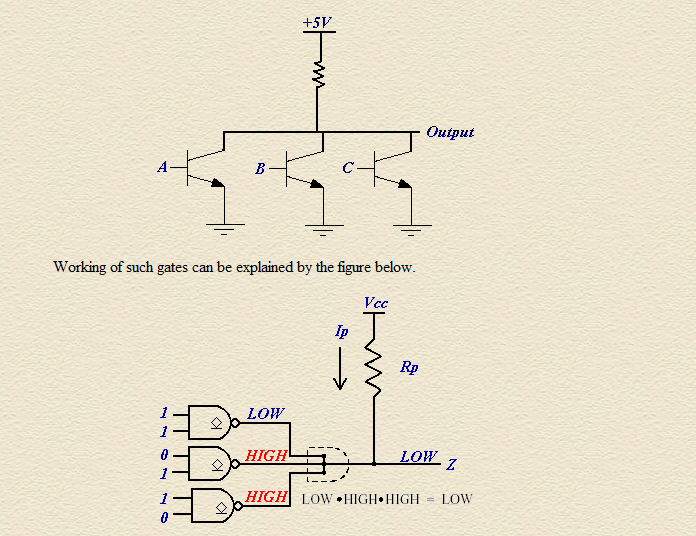

* Wired Logic (DOT-AND circuits)

- An advantage of open collector/drain devices is that you can connect their output of multiple gates together to realize certain logic functions. This is a "bus" because it can be driven by more than one source. You cannot do this with totem pole outputs. The pull up resistor can be designed to provide a suitable high voltage level. The size of the resistor as well as the junction and external capacitance determine speed of operation of such circuit. Wiring the outputs together is equivalent to an AND.




- This is especially convenient when large numbers of signals need to be ANDed. If TTL gates with totem-pole outputs have their outputs tied together, the gates may be destroyed. Also, Some open-collector gates are particularly well suited to driving loads that require higher voltage and current levels, such as incandescent lamps and relays. An example is the 7406 Hex Inverter Buffer/Driver. This gate is similar to the 7404 Hex Inverter (totem-pole output) except that I OL (max) = 40 mA (instead of 16 mA) and VOH(max) = 30 V (instead of around 5 V).

* Tri-state Outputs

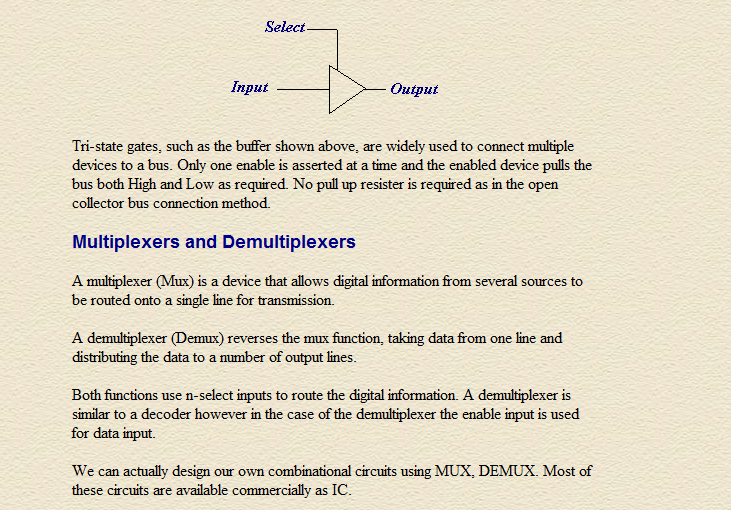

- Just like open-collector outputs have two states, LOW and FLOAT, Tri-state Outputs have three, as the name implies. The states are LOW, HIGH and FLOAT. Floating the tri-state output is also referred to as tri-stating or driving into a high-impedance state. Tri-state devices are very useful when you want to allow more than one device to drive the same signal, but you want to ensure that only one device is driving the signal at any time.
In addition to the input and output lines, there is a select line. When the select signal is asserted, the tri-state driver output is the same as the input (LOW or HIGH), it functions the same way as ordinary buffer. When the select signal is not asserted, the output of the tri-state driver floats.



* Multiplexers/selectors as a general purpose logic block


2(n-1) : 1 multiplexe can implement any function of n variables, where there are n-1 control variables where as the remaining variable is a data input to the mux


Example:
F(A,B,C) = m0 m2 m6 m7
= A' B' C' A' B C' A B C' A B C

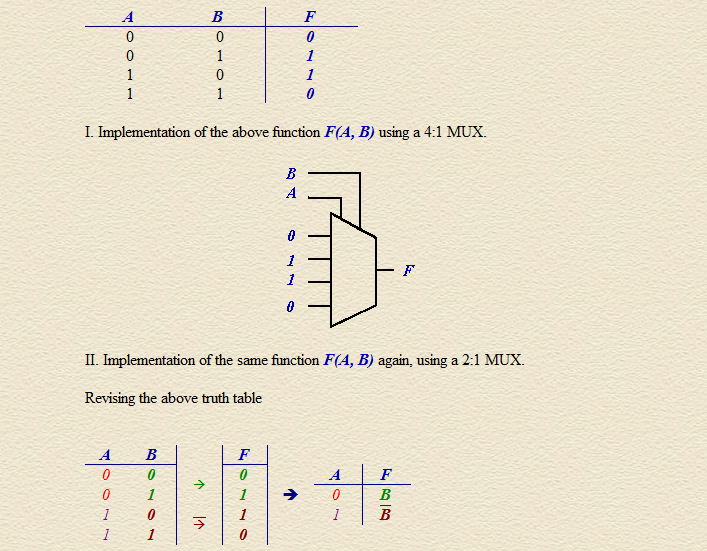

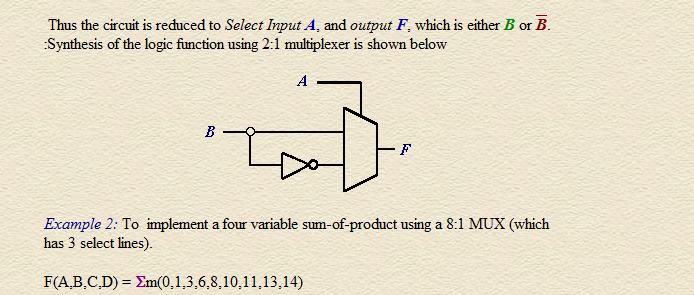

Example: Consider the function F defined by following truth table








* Implementing Larger Multiplexers with Smaller ones

- Here, we demonstrate, the design of a 8:1 multiplexer using two 4:1 multiplexers with enable inputs. The text book shows a systematic approach, but we can use functional reasoning to do this too.

- Consider a 4:1 Multiplexer from Intersil ISL43640 (a precision, bidirectional, analog switch configured as a 4 channel multiplexer / demultiplexer). It is equipped with an inhibit pin (same as Enable pin) to simultaneously open all signal
paths.



[center]

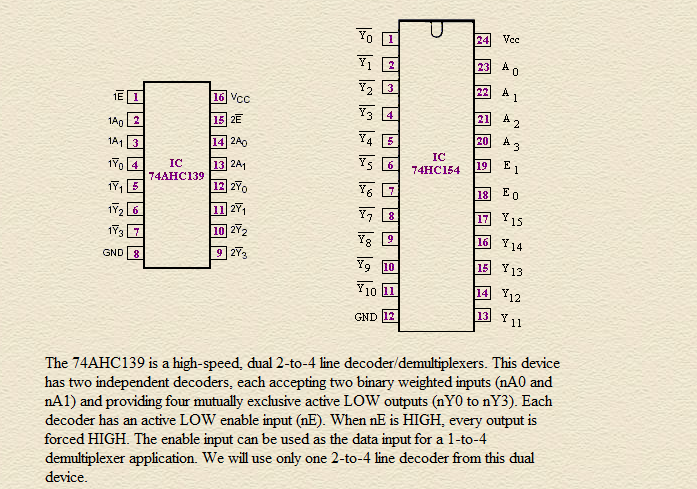

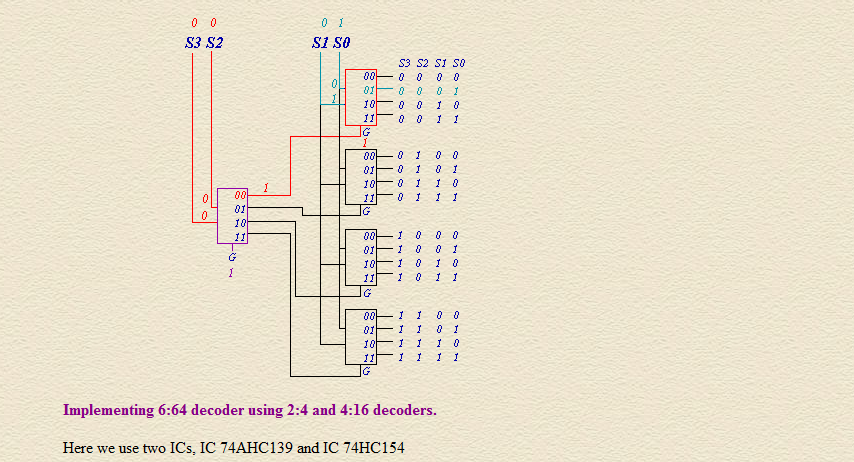

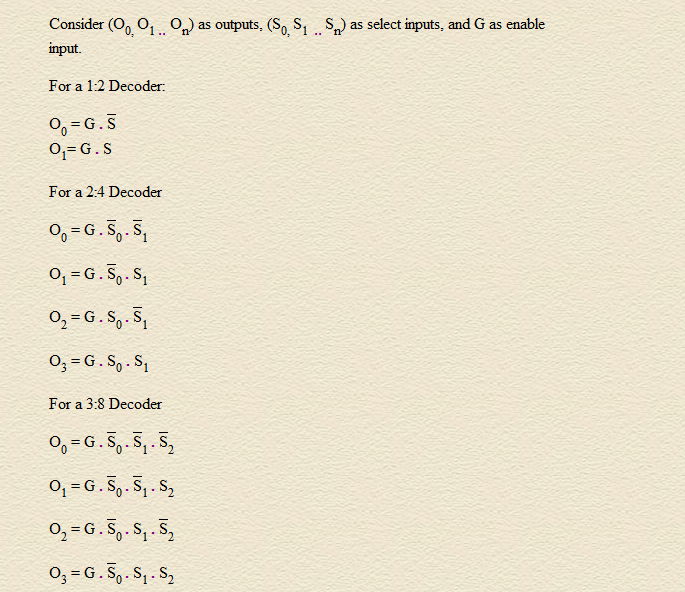

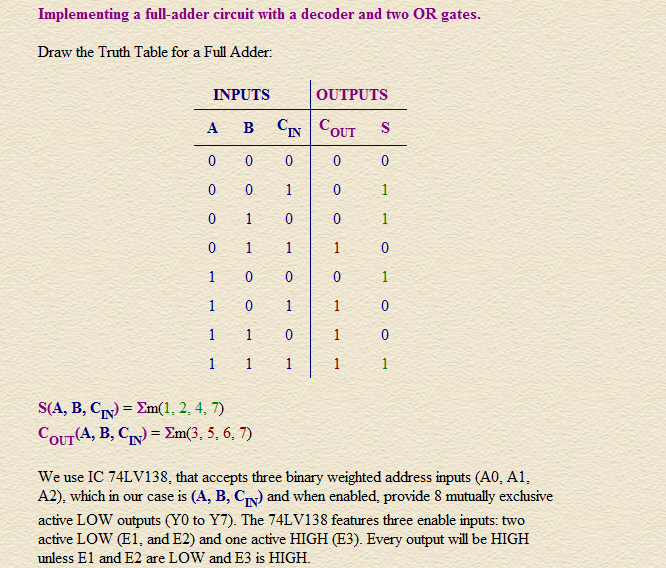

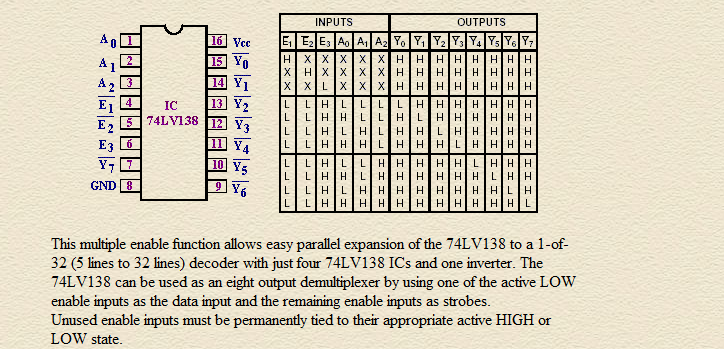

- The 74HC154 decoders accept four active HIGH binary address inputs and provide 16 mutually exclusive active LOW outputs. The 2-input enable gate can be used to strobe the decoder to eliminate the normal decoding “glitches” on the outputs, or it can be used for the expansion of the decoder. The enable gate has two AND’ed inputs which must be LOW to enable the outputs. The IC 74HC154 can be used as a 1-to-16 demultiplexer by using one of the enable inputs as the multiplexed data input. When the other enable is LOW, the addressed output will follow the state of the applied data. We will use four such device along with one IC 74AHC139 to cascade and implement one 6-to-64 line decoder circuit.
